Описание

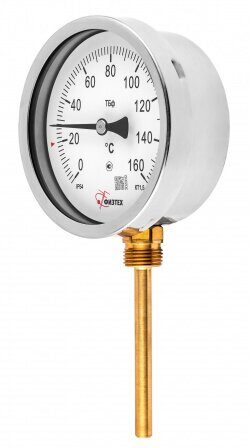

Общетехнические биметаллические термометры ТБф-120 d.100 предназначены для измерения температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу измерительного механизма и отображения измеренных значений на показывающем устройстве.
ВАЖНО! При измерении температуры агрессивных сред термометр комплектуется гильзой из нержавеющей стали посадочным диаметром 14 мм.
| Номинальный диаметр корпуса |
100 мм |
| Класс точности |
1,5 |
| Степень пылевлагозащиты |
IP54 |
| Присоединительная резьба на штоке (термобаллоне) |
нет |
| Присоединительная резьба на гильзе |
- G1/2 (базовая)
- M20*1,5
- 1/2NPT |
| Размер квадрата под ключ, мм |
19 мм |
| Материал штока (термобаллона) |
нержавеющая сталь |
| Материал гильзы |
- медный сплав (базовый)
- нержавеющая сталь (по заказу) |
| Устойчивость к климатическим воздействиям |
УХЛ1 по ГОСТ по ГОСТ 15150-69 |
| Диапазон температуры окружающей среды, оС |
от -70 до +60 оС |
| Виброзащищенность |
группа N2 по ГОСТ 52931-2008 |
| Средний срок службы |
8 лет |
| Масса не более |
0,5 кг |
| Материал корпуса |
коррозийностойкая (покрытая) сталь |
| Обечайка |
байонетная |
| Стекло |
техническое |
| Расположение штока (термобаллона) с указанием его диаметра в мм. |
- ОШ*6 (осевое, сзади)
- РШ*6 (радиальное, снизу) |
| Длина гильзы в комплекте |
по заказу потребителя, согласно утвержденного прайс-листа |
| Посадочный диаметр в гильзу |
14 мм |
| Рабочее давление измеряемой среды |
- на гильзе из медного сплава: 6,3 МПа
- на гильзе из нержавеющей стали: 25 МПа |
| Чувствительный элемент |
биметаллическая спираль |
| Регулировка |
- РШ: на штоке (термобаллоне)
- ОШ: на корпусе с тыльной стороны |
| Циферблат |
алюминиевый сплав, окрашенный в белый цвет |
| Варианты поставки |
- с гильзой из медного сплава (базовый)
- с гильзой из нержавеющей стали (по заказу) |
Возможные диапазоны показаний термометра, С0 *
|
| ТБф-120 d.100 IP54 |
-30…0…70 °С;
-40…0…60 °С;
-50…0…50 °С;
0…60, 80, 100, 120, 150, 160, 200, 250, 300, 350, 400, 450 °С. |
