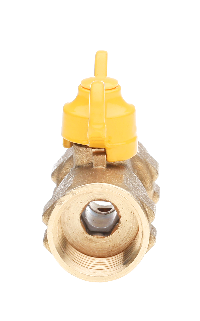

Кран шаровый 11б27ПМ.01 трехходовой для манометра (газ)
Кран шаровой газовый 11б27пм.01 со спуском предназначен для присоединения рабочего манометра к магистрали с рабочей средой и сброса давления.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
Условный проход, Ду, мм |
15 |
|
Давление условное (рабочее) Ру,МПа(кгс/см²) |
1,6(16) |
|
Давление пробное (испытательное) Рпр, МПа(кгс/см²) |
2,4(24) |
|
Масса, кг |
0,125 |
|
Герметичность в затворе (по ГОСТ 9544-93) |
класс А |
|
Температура рабочей среды для воды, воздуха, масел, нефтепродуктов |
140Сº |
Присоединительная резьба:
G1/2 на входе, М20х1,5 на выходе
G1/2 на входе, G1/2 на выходе
|
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ |
|
|
НАИМЕНОВАНИЕ ДЕТАЛИ |
МАТЕРИАЛ ДЕТАЛИ |
|
Корпус(поз.1) |
Латунь ЛЦ 40Сд |
|
Шток(поз.3) |
Латунь ЛЦ 40Сд |
|
Прижимная гайка (поз.2) |
Латунь ЛЦ 40Сд |
|
Гайка сальника (поз.4) |
Латунь ЛЦ 40Сд |
|
Шаровая пробка (поз.7) |
Хромированная латунь ЛЦ 40Сд |
|
Уплотнительные кольца (поз.5,8) шайба (поз.9) |
Фторопласт-4 |
