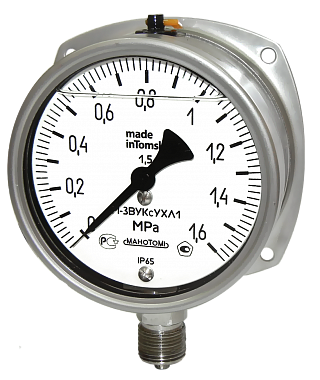

Манометр виброустойчивый М-3ВУКс, В-3ВУКс, МВ-3ВУКс

Артикул: нет

(0 голосов)

М-3ВУКс, В-3ВУКс, МВ-3ВУКс манометр виброустойчивый

0.00

Заказать

ТУ25-7310.041-2014

Производитель:

Манотомь

К сравнению

Описание
Отзывы

Манометры, вакуумметры и мановакуумметры показывающие М-3ВУКс, В-3ВУКс и МВ-3ВУКс предназначены для измерения жидкого, газообразного и водного раствора аммиака, сероводородосодержащих сред, газоводонефтяной эмульсии с температурой до плюс 90 °С, вязкостью от 10 до 300 сСт, содержанием Н₂S и СO₂ до 25 % по объему каждого, нефти и нефтепродуктов с содержанием парафина до 10 % весовых. Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса полиметилсилоксановой жидкостью ПМС-300.

Технические характеристики

Тип прибора	Манометры, вакуумметры, мановакуумметры виброустойчивые
Диаметр корпуса (мм)	100
Степень защиты	IP65
Класс точности	1.5; 1.0 - по заказу
Климатическое исполнение	УХЛ1
Температура окружающей среды	от минус 45 до плюс 70 °С (заполнение ПМС-300); от минус 65 до плюс 70 °С (заполнение смесью ПМС-100р и ПМС-300)
Температура измеряемой среды	до плюс 200 °С (с применением охладительных устройств)
Фланец	Отсутствует; Задний
Расположение штуцера	Радиальное; Осевое
Виброзащита	V4 (от 5 до 120 Гц с амплитудой 0,15 мм и ускорением 19,6 м/с², а также от 120 до 250 Гц при виброускорении 3 м/с²)
Заполнение	поставляются заполненные полиметилсилоксановой жидкостью ПМС-300 или ПМС-100р
Межповерочный интервал	2 года
Корпус	Нержавеющая сталь
Стекло	Силикатное; Безопасное
Трубчатая пружина	Железоникелевый сплав
Держатель	Нержавеющая сталь
Механизм	Нержавеющая сталь
Резьба присоединительного штуцера	М20*1,5-8g; G1/2-B
Масса прибора	не более 0.8 кг
Аналоги	ТМ-521Р, ТМ-521ТЭ

Диапазоны показаний приборов

Наименование прибора	Диапазон, Па	Диапазон, кгс/см²
В-3ВУКс	-100...0 кПа	-1...0 кгс/см²
МВ-3ВУКс	-100...60 кПа	-1...0,6 кгс/см²
	-100...150 кПа	-1...1,5 кгс/см²
	-100...300 кПа	-1...3 кгс/см²
	-100...500 кПа	-1...5 кгс/см²
	-0,1...0,9 МПа	-1...9 кгс/см²
	-0,1...1,5 МПа	-1...15 кгс/см²
	-0,1...2,4 МПа	-1...24 кгс/см²
М-3ВУКс	0...100 кПа	0...1 кгс/см²
	0...160 кПа	0...1,6 кгс/см²
	0...250 кПа	0...2,5 кгс/см²
	0...400 кПа	0...4 кгс/см²
	0...600 кПа	0...6 кгс/см²
	0...1 МПа	0...10 кгс/см²
	0...1,6 МПа	0...16 кгс/см²
	0...2,5 МПа	0...25 кгс/см²
	0...4 МПа	0...40 кгс/см²
	0...6 МПа	0...60 кгс/см²
	0...10 МПа	0...100 кгс/см²
	0...16 МПа	0...160 кгс/см²
	0...25 МПа	0...250 кгс/см²
	0...40 МПа	0...400 кгс/см²
	0...60 МПа	0...600 кгс/см²
	0...100 МПа	0...1000 кгс/см²
	0...160 МПа	0...1600 кгс/см²

Опции

Безопасное стекло - по требованию потребителя приборы поставляются с безопасным стеклом
Корректор нуля на стрелке - по требованию потребителя приборы со степенью защиты IP54 и IP65 поставляются с корректором нуля на стрелке
Контрольная стрелка - по требованию потребителя приборы со степенью защиты IP54 и IP65 поставляются с контрольной стрелкой
Указатель предельного давления (УПД) - по требованию потребителя приборы со степенью защиты IP54 и IP65 поставляются с указателем предельного давления на стекле (красная стрелка)
Температурный диапазон от минус 65 до плюс 70 °С - по требованию потребителя приборы поставляются с заполнением полости смесью ПМС-100р и ПМС-300 для эксплуатации при температуре окружающего воздуха от минус 65 до плюс 70 °С
Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
Демпфер - все приборы М-3ВУКс, В-3ВУКс, МВ3-ВУКс поставляются с демпфером
Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
Пломбировка - по требованию потребителя приборы поставляются с пломбой
Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер - по требованию потребителя приборы поставляются с заводским номером

Схема составления заказа

Тип прибора	» М-3ВУКс » В-3ВУКс » МВ-3ВУКс	Манометр Вакуумметр Мановакуумметр
Климатическое исполнение	» УХЛ1
Верхнее значение диапазона показаний	см.в таблице выше
Единица измерения	» кгс/см² » кПа » МПа
Класс точности	» 1.5 (базовое) » 1.0

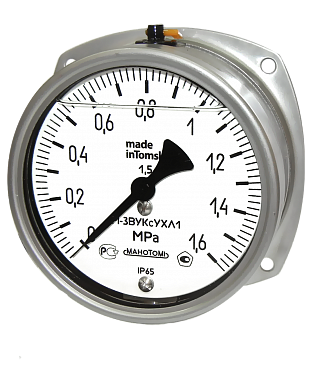

Конструктивное исполнение	» -//- (базовое) » ОШ » Ф » ФОШ	Радиальный штуцер без фланца Осевой штуцер без фланца Радиальный штуцер с задним фланцем Осевой штуцер с задним фланцем
Степень защиты	» IP65
Резьба штуцера	» M20x1.5-8g (базовое) » G1/2-B » K1/2
Дополнительные требования	» (-65+70)С » Безоп.стекло-100 » Корр » Контр.стр » УПД » Обезж. » Незаполн. » Черта » Э » Табл. » Ном. » П.П.С » П.П.Пас » Пл » ЦСМ	Температура окруж. среды от -65 до +70 °С Безопасное стекло Корректор нуля на стрелке Контрольная стрелка Указатель предельного давления на стекле Обезжиривание Без заполнения Черта на шкале Экспортное исполнение Табличка Номер Отметка о первичной поверке на стекле Отметка о первичной поверке в паспорте Пломба Поверка ЦСМ
