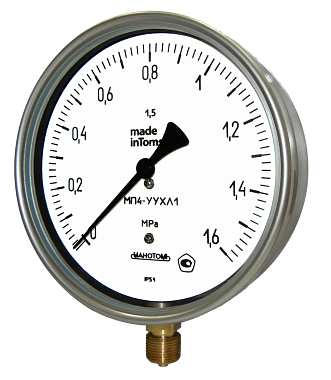

Манометр МП4-УУХЛ1, ВП4-УУХЛ1, МВП4-УУХЛ1
Манометры, вакуумметры и мановакуумметры показывающие МП4-УУХЛ1, ВП4-УУХЛ1 и МВП4-УУХЛ1 предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена.
Технические характеристики:
|
Тип прибора |
Манометры, вакуумметры, мановакуумметры |
|
Диаметр корпуса (мм) |
160 |
|
Степень защиты |
IP54 (для приборов в атомном исполнении IP53) |
|
Класс точности |
1.5; 1.0 - по заказу (кроме МП4-УУХЛ1 на 0.6 кгс/см2) |
|
Климатическое исполнение |
УХЛ1 |
|
Фланец |
Отсутствует; Задний |
|
Расположение штуцера |
Радиальное |
|
Виброзащита |
L3 (от 5 до 25 Гц с амплитудой 0,1 мм) |
|
Межповерочный интервал |
2 года |
|
Корпус |
Нержавеющая сталь |
|
Стекло |
Силикатное; Безопасное - для приборов со степенью защиты IP54 |
|
Трубчатая пружина |
Медный сплав; Железоникелевый сплав |
|
Держатель |
Медный сплав; Сталь |
|
Механизм |
Медный сплав; Нержавеющая сталь; Сталь 08КП |
|
Резьба присоединительного штуцера |
М20*1,5-8g; G1/2-B (для приборов со степенью защиты IP53 только М20х1,5-8g) |
|
Масса прибора |
не более 1,2 кг |
Диапазоны показаний приборов:
|
Наименование прибора |
Диапазон, Па |
Диапазон, кгс/см2 |
|
ВП4-УУХЛ1
|
-100...0 кПа |
-1...0 кгс/см2 |
|
-60...0 кПа |
-0.6...0 кгс/см2 |
|
|
МВП4-УУХЛ1 |
-100...60 кПа |
-1...0,6 кгс/см2 |
|
-100...150 кПа |
-1...1,5 кгс/см2 |
|
|
-100...300 кПа |
-1...3 кгс/см2 |
|
|
-100...500 кПа |
-1...5 кгс/см2 |
|
|
-0,1...0,9 МПа |
-1...9 кгс/см2 |
|
|
-0,1...1,5 МПа |
-1...15 кгс/см2 |
|
|
-0,1...2,4 МПа |
-1...24 кгс/см2 |
|
|
МП4-УУХЛ1 |
0...60 кПа |
0...0,6 кгс/см2 |
|
0...100 кПа |
0...1 кгс/см2 |
|
|
0...160 кПа |
0...1,6 кгс/см2 |
|
|
0...250 кПа |
0...2,5 кгс/см2 |
|
|
0...400 кПа |
0...4 кгс/см2 |
|
|
0...600 кПа |
0...6 кгс/см2 |
|
|
0...1 МПа |
0...10 кгс/см2 |
|
|
0...1,6 МПа |
0...16 кгс/см2 |
|
|
0...2,5 МПа |
0...25 кгс/см2 |
|
|
0...4 МПа |
0...40 кгс/см2 |
|
|
0...6 МПа |
0...60 кгс/см2 |
|
|
0...10 МПа |
0...100 кгс/см2 |
|
|
0...16 МПа |
0...160 кгс/см2 |
|
|
0...25 МПа |
0...250 кгс/см2 |
|
|
0...40 МПа |
0...400 кгс/см2 |
|
|
0...60 МПа |
0...600 кгс/см2 |
|
|
0...100 МПа |
0...1000 кгс/см2 |
|
|
0...160 МПа |
0...1600 кгс/см2 |
Опции:
- Измеряемая среда "кислород" - по заказу приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
- Измеряемая среда "ацетилен" - по заказу приборы имеют исполнение для измерения давления ацетилена
- Обезжиривание - по заказу приборы поставляются с обезжиренной рабочей полостью
- Атомное исполнение - по заказу приборы со степенью защиты IP53 изготавливаются для поставки на объекты атомной энергетики (класс безопасности 3 и 4)
- Безопасное стекло - по заказу приборы со степенью защиты IP54 изготавливаются с безопасным стеклом
- Экспортное исполнение - по заказу приборы изготавливаются для поставки на экспорт
- Демпфер - с демпфером поставляются приборы МП4-У, ВП4-У, МВП4-У с диапазоном показаний со 100 кгс/см2, наличие демпфера у приборов с диапазоном показаний до 60 кгс/см2 оговаривается при заказе
- Технологическая черта на шкале - по заказу выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
- Пломбировка - по заказу приборы пломбируются
- Табличка - по заказу приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
- Заводской номер - по заказу приборы поставляются с заводским номером.
Схема составления заказа:
| Тип прибора | » МП4-УУХЛ1 » ВП4-УУХЛ1 » МВП4-УУХЛ1 |
Манометр Вакуумметр Мановакуумметр |
| Климатическое исполнение | » УХЛ1 | |
| Верхнее значение диапазона показаний |
см. в таблице выше | |
| Единица измерения | » кгс/см2 (базовое) » кПа » МПа |
|
| Класс точности | » 1.5 (базовое) » 1.0 |
|
| Измеряемая среда | » -//- (базовое) » Ац » Кис |
Ацетилен Кислород |
| Конструктивное исполнение | » -//- | Радиальный штуцер без фланца |
| Степень защиты | » IP54 » IP53 |
|
| Резьба штуцера | » M20x1.5 (базовое) » G1/2 » K1/2 |
|
| Дополнительные требования |
» Обезж. » АЭС » АЭС-Кл.б.3 » Безоп.стекло-160 » Д » Черта » Э. » Пл. » Табл. » Ном. » П.П.С » П.П.Пас » ЦСМ |
Обезжиривание Атомное исполнение, класс безопасности 4 Атомное исполнение, класс безопасности 3 Безопасное стекло Демпфер Черта на шкале Экспортное исполнение Пломба Табличка Номер Первичная поверка на стекле Первичная поверка в паспорте Поверка ЦСМ |
Пример заказа: МП4-УУХЛ1-10МПа-1,0-Ном.-ЦСМ
Аналог: ТМ-620Р
